Invertor hibrid și încărcător Victron Energy Multiplus-II 48V 5000VA
Invertor hibrid și încărcător Victron Energy Multiplus-II 48V 5000VA
Invertorul hibrid DC-AC și încărcătorul Multiplus-II 48V 5000VA
Invertorul hibrid și încărcătorul Multiplus-II combină funcțiile de Produse MultiPlus și MultiGrid..
Dispune de toate caracteristicile unității MultiPlus și în plus are posibilitatea de a conecta un senzor de curent extern pentru funcțiile PowerControl și PowerAssist cu optimizare a autoconsum (max.. 32A).De asemenea, dispune de toate caracteristicile unei unități MultiGrid cu protecție anti-islanding încorporată pe intrarea sa de AC - protecție amplificată pentru a preveni alimentarea nedorită a rețelei de distribuție în cazul unei defecțiuni a rețelei.
Invertoarele Victron vin standard cu setări din fabrică care sunt convenabile pentru puțini utilizatori. Setările incorecte pot duce la funcționarea defectuoasă a sistemului sau la distrugerea bateriei.
La cumpărare, vă recomandăm să contactați asistența tehnică prin e-mail: comezi@edimo.ro cu solicitare pentru configurare profesională.
Oferim aceste servicii gratuit atunci când cumpărați de la noi..
Sisteme ESS pentru stocarea energiei
MultiPlus-II este un element cheie în sistemul Victron ESS, care oferă flexibilitate pentru combinarea cu controlere solare MPPT sau cu invertoare de rețea FV.
Așa cum sugerează deja numele, MultiPlus-II este o combinație de invertor și încărcător într-un design elegant. Gama de funcții include un invertor cu undă sinusoidală pură, încărcare adaptivă, tehnologie hibridă PowerAssist și alte funcții pentru integrarea în diferite tipuri de sisteme.

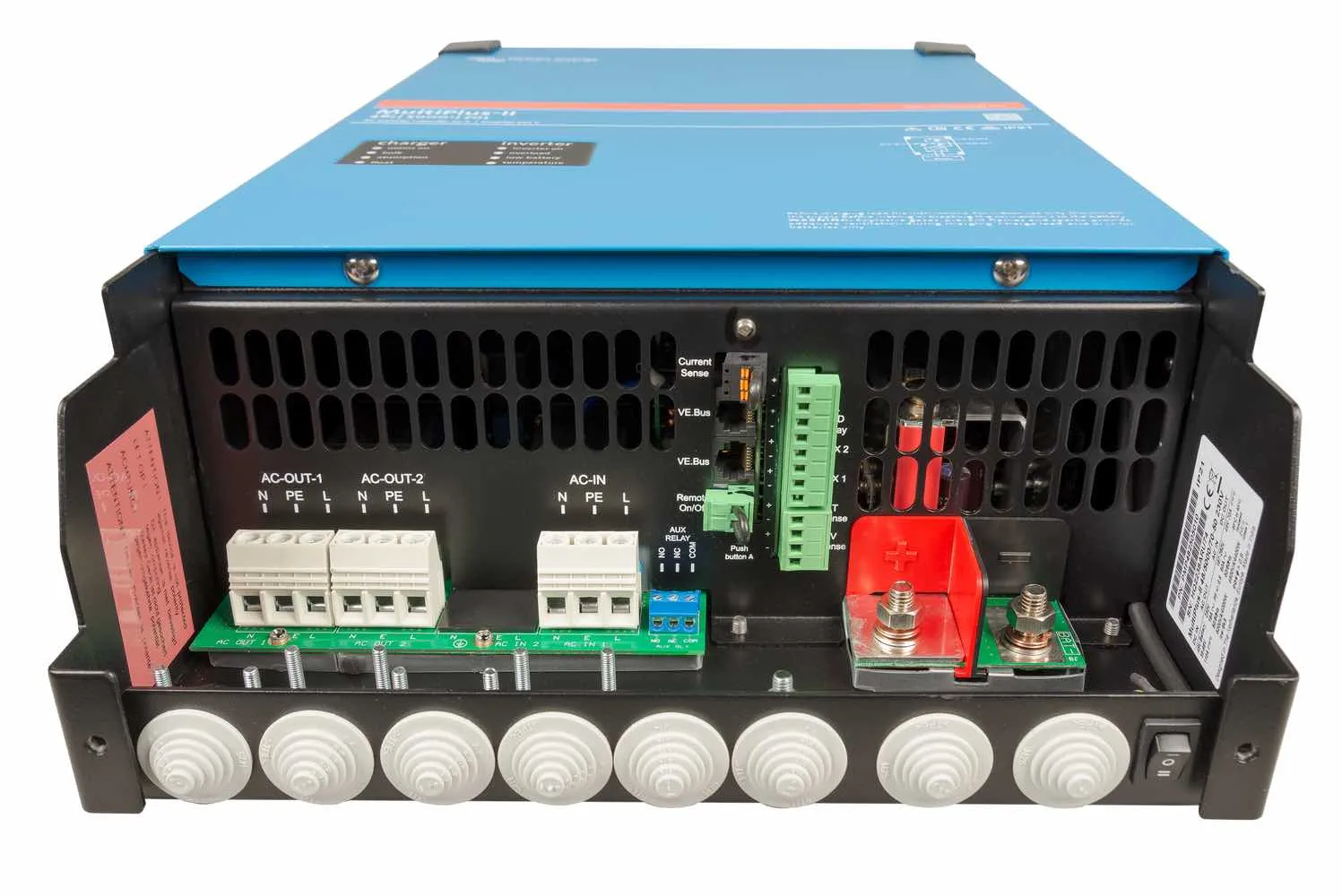

O intrare AC
MultiPlus-II este echipată cu o intrare AC pentru conectarea rețelei de distribuție sau, de exemplu, un generator. Dacă sunt necesare două intrări AC, după selectăm unitatea Quattro.
Două ieșiri AC
MultiPlus-II este echipat cu două ieșiri AC. Ieșirea principală AC1 asigură alimentarea cu energie fără întrerupere. De exemplu în modul UPS MultiPlus-II, preia alimentarea cu energie electrică a aparatelor conectate (în mai puțin de 20 de milisecunde) în cazul unei defecțiuni a rețelei de distribuție sau a generatorului.
A doua ieșire AC este funcțională numai când intrarea AC este disponibilă (rețea de distribuție/generator). O sarcină care ar epuiza rapid bateriile, cum ar fi un încălzitor de apă, poate fi prin urmare conectată la această ieșire și va fi alimentată numai de la sursa AC.
Patru faze de încărcare cu un încărcător adaptiv cu două ieșiri pentru încărcarea bateriei.
Ieșirea principală DC oferă încărcare puternică la scară completă a acumulatorilor prin sistemul de „încărcare adaptivă”. Software-ul controlează procesul de încărcare automată în trei etape pentru a se potrivi cu starea bateriei și adaugă o a patra etapă de încărcare - încărcarea de întreținere.
În plus, MultiPlus-II poate încărca și oa doua baterie folosind o ieșire de încărcare independentă desemnată de ex. pentru baterii de pornire generatoare cu un curent de încărcare maxim de 4 A. MultiPlus-II este conceput pentru încărcarea tuturor tipurilor de baterii cu plumb, alcaline și litiu.
Performanță practic nelimitată datorită funcționării paralele
Până la 6 unități MultiPlus-II pot funcționa în paralel pentru a obține performanțe mai mari.
Funcționare trifazată
Trei unități de același tip pot fi configurate pentru funcționarea trifazată cu schimbare de fază. Dar asta nu este tot, până la 6 unități paralele pot forma o fază. Astfel, sistemul trifazat poate consta din până la 18 unități cu o putere totală de ieșire permanentă de 70 kW / 90 kVA și o putere de încărcare de 1200 A.
Caracteristicile unice ale funcțiilor PowerControl și PowerAssist
MultiPlus-II previne supraîncărcarea unei surse AC cu putere limitată, de exemplu, o conexiune electrică sau un generator cu curent limitat. Dacă ar trebui să existe o supraîncărcare a sursei AC de intrare din cauza consumului mare, în primul pas va reduce automat curentul de încărcare a bateriei (PowerControl).
Energia pentru încărcare este transferată către aparatele de alimentare AC. În al doilea pas, sursa AC de intrare este întărită de curentul AC preluat de la baterie (PowerAssist). Ieșirea AC primește energie atât de la sursa de curent alternativ, cât și de la baterie (invertor).
Energie solară
Puteți avea AC disponibil chiar și în cazul unei pene de curent. MuliPlus-II poate fi utilizat atât în sistemele off-grid (insulare), cât și în sistemele fotovoltaice conectate permanent la rețeaua de distribuție. MultiPlus-II nu este echipat cu o intrare pentru câmpul FV, dar este destinat să funcționeze cu controlere MPPT (sisteme coupling DC) sau invertoare de rețea (sisteme AC coupling) situate pe intrare și/sau ieșirea AC. Mai multe găsiți în descrierea ESS: https://www.victronenergy.com/live/ess:design-installation-manual
Monitorizarea și configurarea sistemului de la distanță
Monitorizați și controlați-vă sistemul local sau de la distanță prin Internet, de oriunde în lume, folosind aplicația VRM gratuită și portalul VRM gratuit: https://vrm.victronenergy.com/landingpage Accesul se poate face de pe un telefon, tabletă, laptop sau computer pentru diferite sisteme de operare. Pentru acces la distanță, aveți nevoie de unul dintre următoarele panouri de control și apoi aveți opțiunea de a monitoriza și configura sistemul de oriunde în lume: Color Control GX, Venus GX
În combinație cu ColorControl GX sau Venus GX, acesta oferă un număr procentual de încărcare a bateriei. (SOC)
Parametri tehnici
- PowerControl & PowerAssist: Da
- Întrerupător: 50 A
- Curent maxim de intrare AC: 50 A
Invertor
- Interval de tensiune de intrare: 38 - 66 V
General
- Ieșire ajutătoare: Da (32 A)
- Senzor extern de curent alternativ (opțional): 100 A
- Relee programabile (5): Da
- Protecție (2): a - g
- Port de comunicare VE.Bus: Pentru funcționare paralelă și trifazată, monitorizare de la distanță și integrare în sistem
- Port com. universal: Da, 2x
- Pornirea și oprirea de la distanță: Da
- Gama de temperaturi de funcționare: -40 până la + 65 ° C (răcire cu ventilator)
- Umiditate (fără condensare): max. 95%
Ieșire
- Tensiune de ieșire: 230 VAC ± 2%
- Frecvența: 50 Hz ± 0,1% (1)
- Cont. puterea de ieșire la 25°C (3): 5000 VA
- Cont puterea de ieșire la 25°C: 4000 W
- Cont. puterea de ieșire la 40°C: 3700 W
- Cont. puterea de ieșire la 65°C: 3000 W
- Puterea aparentă maximă de intrare: 4000VA
- Performanță de top: 9000W
- Eficiență maximă: 96%
- Puterea de sarcină zero: 18 W
- Modul de putere zero AES: 12 W
- Performanță la sarcină zero în modul de căutare: 2 W
Încărcător
- Intrare AC: gama de tensiune de intrare: 187-265 VAC
- Frecvența de intrare: 45 – 65 Hz
- Tensiunea de sarcină de „absorbție”: 57,6 V
- Tensiunea de alimentare „plutitoare”: 55,2 V
- Modul de stocare: 52,8 V
- Curentul maxim de încărcare a bateriei (4): 70 A
Dulapul
- Material și culoare: oțel, albastru RAL 5012
- Acoperire: IP22
- Conexiune baterie: Două șuruburi M6
- Conexiune 230 V AC: Cleme cu șurub 13 mm² (6 AWG)
- Greutate: 29 kg
- Dimensiuni: 560 x 320 x 141 mm
Variante de funcționare
MultiPlus-II oferă multe variante de funcționare și este capabil să ofere soluții pentru o serie de cerințe ale utilizatorilor. Vă prezentăm aici cele mai comune moduri de operare pentru a vă face o idee:
- Instalarea de bază a unității MultiPlus-II cu un panou multifuncțional digital extern (opțional). Destinat sistemelor în care rețeaua nu este întotdeauna disponibilă (de obicei rulote, nave), modul UPS. Aparatele pe AC out-1 sunt alimentate atât de la rețea (de preferință), cât și de la baterie. Aparatele de pe AC-OUT2 sunt alimentate numai de la rețea, nu sunt alimentate în timpul unei pene de curent..
- Instalarea de bază a unității MultiPlus-II cu panou digital multifuncțional(opțional). Destinat sistemelor în care rețeaua nu este întotdeauna disponibilă (de obicei rulote, nave). Modul UPS. Aparatele pe AC out-1 sunt alimentate atât de la rețea (de preferință), cât și de la baterie. Utilizați un senzor de curent la AC-OUT2, care se află în afara MultiPlus-II. Aparatele pe AC out-2 sunt alimentate în principal de la rețea, în cazul unei posibile depășiri a curentului AC de intrare, sunt alimentate și de la baterie. Nu sunt alimentate în timpul unei pene de curent.
- Concept de sistem solar hibrid ESS (Energy Storage System) - Concept coupling DC cu utilarea controlerului solar MPPT. Aparatele pe AC out-1 sunt alimentate de preferință din fotovoltaice și/sau baterii, sau în caz de lipsă a acestei energii, sau de suprasarcină a invertorului și din rețea. În cazul unei defecțiuni a rețelei, acestea sunt alimentate cu energie fotovoltaică și/sau baterii (dacă este disponibilă energia și invertorul nu este supraîncărcat). Aparatele de pe AC-OUT2 sunt alimentate, de asemenea, de preferință din fotovoltaice și/sau baterii, sau în cazul lipsei acestei energii, sau a unei supraîncărcări a invertorului și din rețea. În cazul unei defecțiuni a rețelei, aceste aparate nu sunt alimentate (aparate fără suport). Fotovoltaica produce energie în timpul unei defecțiuni a rețelei.
- Concept de sistem solar hibrid ESS (Energy Storage System) - Concept coupling DC folosind un controler solar MPPT cu plasarea aparatelor fără stocare în afara MultiPlus-II și prin folosirea unui senzor de curent. Un sistem similar cu sistemul anterior, cu singura diferență că aparatele fără suport nu sunt conectate la ieșirea AC, ci la intrarea AC. Se utilizează un senzor de curent (interval de măsurare 0-35). Aparatele pe AC out-1 sunt alimentate de preferință de la fotovoltaice și/sau baterii, sau în caz de lipsă a acestei energii sau de suprasarcină a convertorului și din rețea. În cazul unei defecțiuni a rețelei, acestea sunt alimentate cu energie fotovoltaică și/sau baterii (dacă este disponibilă energia și invertorul nu este supraîncărcat). Aparatele de pe AC-OUT2 sunt alimentate, de asemenea, de preferință de la fotovoltaice și/sau baterii (prin intrare AC), sau de la rețea în caz de lipsă a acestei energii sau de suprasarcină a invertorului. În cazul unei defecțiuni a rețelei, aceste aparate nu sunt alimentate (aparate fără suport). Fotovoltaica produce energie în timpul unei defecțiuni a rețelei.
- Concept de sistem solar hibrid ESS (Energy Storage System) - Concept coupling AC folosind invertor FV de rețea situat pe AC - OUT1(doar invertoare de la marca Fronius). Aparatele pe AC out-1 sunt alimentate de preferință din fotovoltaice și/sau baterii, sau în caz de lipsă a acestei energii, sau de suprasarcină a invertorului și din rețea. În cazul unei defecțiuni a rețelei, acestea sunt alimentate cu energie fotovoltaică și/sau baterii (dacă este disponibilă energia și invertorul nu este supraîncărcat). Aparatele de pe AC-OUT2 sunt alimentate, de asemenea, de preferință din fotovoltaice și/sau baterii, sau în cazul lipsei acestei energii sau a unei supraîncărcări a convertorului și din rețea. În cazul unei defecțiuni a rețelei, aceste aparate nu sunt alimentate (aparate fără suport). Fotovoltaica produce energie în cazul unei defecțiuni a rețelei. MultiPlus-II poate încărca bateria din fotovoltaică prin ieșirea AC și poate regla, dacă este necesar (consum redus, baterii încărcate), puterea invertorului de rețea prin frecvență sau date.
- Concept de sistem solar hibrid ESS (Energy Storage System) - Concept coupling AC cu folosirea unui invertor FV de rețea situat pe AC - OUT1 (doar invertoare marca Fronius) cu amplasarea consumatorilor, care nu sunt stocați, în afara MultiPlus-II și la folosirea senzorului de curent. Un sistem similar cu sistemul anterior, cu singura diferență că aparatele fără suport nu sunt conectate la ieșirea AC, ci la intrarea AC. Se utilizează un senzor de curent (interval de măsurare 0-35). Aparatele pe AC out-1 sunt alimentate de preferință de la fotovoltaice și/sau baterii, sau în caz de lipsă a acestei energii sau de suprasarcină a convertorului și din rețea. În cazul unei defecțiuni arețelei sunt alimentate cu energie fotovoltaică și/sau baterii (în cazul în care există energie electrică disponibilă și invertorul nu este supraîncărcat). Aparatele de pe AC-OUT2 sunt alimentate, de asemenea, de preferință de la fotovoltaice și/sau baterii (prin intrare AC), sau de la rețea în cazul lipsei acestei energii sau a unei supraîncărcări a invertorului. În cazul unei defecțiuni a rețelei, aceste aparate nu sunt alimentate (aparate fără suport). Fotovoltaica produce energie în cazul unei defecțiuni a rețelei. MultiPlus-II poate încărca bateria din fotovoltaică prin ieșirea AC și poate regla, dacă este necesar (consum redus, baterii încărcate), puterea invertorului de rețea prin frecvență sau date.
- Este posibil și conceptul de a plasa un convertor de rețea pe intrarea AC. Este posibilă și o topologie paralelă, adică MultiPlus-II este conectat la rețea și la aparate numai prin intrarea AC (ieșirile AC nu sunt utilizate). Preluarea energiei din rețea și/sau energie solară pentru încărcarea bateriei
| Interval de tensiune de intrare (V) | 38-66 |
| Tip | Hibrid |
| Putere maximă | 5000 |
| Invertor sinus | Net |
Aveți nevoie de consiliere de la un expert?
Multiplus-II este un invertor hibrid DC-AC puternic cu încărcător cu undă sinusoidală pură, cu încărcător de baterie adaptiv integrat și comutator ultra-rapid de transfer al sursei de tensiune.
